Sơ Đồ & Dữ Liệu Quấn Motor 3 Pha 24 Rãnh: Hướng Dẫn Chi Tiết A-Z (4 Cực, 2 Cực)

Tác giả/Chuyên gia: Đội Ngũ Kỹ Thuật bigwinlife.com

Chào mừng bạn đến với chuyên mục kỹ thuật chuyên sâu của bigwinlife.com!

Bài viết này là cẩm nang toàn diện dành cho thợ điện và kỹ sư, cung cấp sơ đồ cuộn dây motor 3 pha 24 rãnh (24 slot 3 phase motor winding diagram) cùng các dữ liệu tính toán chính xác nhất. Với thông số kỹ thuật 24 rãnh (slot), đây là loại motor cảm ứng 3 pha rất phổ biến, thường gặp ở các máy bơm, quạt công nghiệp, và máy nén khí công suất vừa. Việc quấn dây đúng kỹ thuật sẽ đảm bảo motor đạt hiệu suất tối ưu và tuổi thọ bền bỉ.

I. Giới Thiệu & Tổng Quan Về Motor 3 Pha 24 Rãnh

1.1. Motor 3 Pha 24 Rãnh Là Gì?

Motor 3 pha 24 rãnh là loại động cơ điện xoay chiều có phần tĩnh (stator) được thiết kế với tổng cộng 24 rãnh để chứa các cuộn dây 3 pha. Cấu hình này cho phép motor hoạt động ở nhiều tốc độ (số cực) khác nhau, phổ biến nhất là 4 cực (tốc độ 1500 vòng/phút ở $f=50Hz$) và 2 cực (tốc độ 3000 vòng/phút).

Ứng dụng phổ biến: Thường là motor có công suất từ 0.5 HP đến 10 HP, được dùng trong các thiết bị yêu cầu độ tin cậy và hiệu suất cao.

1.2. Ý Nghĩa Của Việc Quấn Dây Đúng Kỹ Thuật

Việc quấn dây không chỉ đơn thuần là nhét dây đồng vào rãnh. Quấn dây chính xác quyết định:

Hiệu suất (Efficiency): Giúp motor chuyển hóa điện năng thành cơ năng tối đa, giảm tổn thất.
Hệ số công suất (Power Factor): Ảnh hưởng đến chất lượng điện lưới và chi phí vận hành.
Độ bền: Tránh các hiện tượng mất cân bằng từ thông, gây rung lắc và quá nhiệt dẫn đến cháy motor lại.

Chúng ta sẽ tìm hiểu chi tiết về cách kết nối motor 3 pha 24 rãnh (đấu Sao – Star $Delta$ hoặc Tam Giác – Delta $Y$) ở phần dưới.

II. Nguyên Lý Tính Toán Cuộn Dây Motor 3 Pha 24 Rãnh (24 slot 3 phase motor winding diagram Basics)

Để có được dữ liệu quấn motor 3 pha 24 rãnh (24 slot 3 phase motor winding data) chính xác, bạn cần nắm vững các công thức nền tảng. Đây là bước đầu tiên và quan trọng nhất.

2.1. Các Thông Số Cơ Bản Cần Xác Định

Z: Số rãnh tổng cộng ($Z = 24$).
m: Số pha ($m = 3$).
2p: Số cực (Pole – quyết định tốc độ motor).

Công thức Số rãnh mỗi cực mỗi pha (q)

Đây là công thức cốt lõi cho mọi tính toán motor:
$$q = frac{Z}{m cdot 2p}$$

Trong đó, $q$ cho biết số bối dây (coil) trên mỗi pha và mỗi cực. Giá trị $q$ quyết định loại sơ đồ quấn dây (đồng tâm, xếp đơn, hay xếp đôi).

Ý nghĩa: $q$ là yếu tố quan trọng để phân bổ cuộn dây đồng đều, đảm bảo từ trường quay được tạo ra cân bằng.

2.2. Tính Toán Bước Cuộn Dây (Coil Pitch – Yk)

Bước Cực (Polar Pitch – Yp)

Bước cực là số rãnh tương ứng với một cực từ, là khoảng cách lý tưởng giữa tâm hai cực từ liền kề.
$$Yp = frac{Z}{2p}$$

Bước Cuộn Dây (Yk)

Bước cuộn dây ($Yk$) là khoảng cách (tính bằng số rãnh) giữa hai cạnh của một bối dây.

Bước cuộn đủ (Full Pitch): $Yk = Yp$. Cho motor hiệu suất tốt nhưng vật liệu nhiều.
Bước cuộn rút ngắn (Short Pitch – Thường dùng): $Yk < Yp$. Giảm chiều dài dây, tiết kiệm vật liệu, giảm sóng hài, motor chạy êm hơn.
- Thường chọn $Yk = Yp pm 1$ hoặc $Yk = frac{2}{3}Yp$.

III. Dữ Liệu & Sơ Đồ Chi Tiết Cho Motor 24 Rãnh 4 Cực (4 Pole – Phổ Biến Nhất)

Motor 4 cực ($2p = 4$) tạo ra tốc độ đồng bộ $1500 text{ vòng/phút}$ ($f=50Hz$) – là cấu hình motor công nghiệp phổ biến nhất. Sơ đồ này được tìm kiếm nhiều nhất là 24 slot 3 phase motor winding diagram 4 pole.

3.1. Dữ Liệu Kỹ Thuật 4 Cực ($2P = 4$)

Thông số	Công thức	Giá trị
Số rãnh/cực/pha ($q$)	$q = 24 / (3 cdot 4)$	$q = 2$
Bước cực ($Yp$)	$Yp = 24 / 4$	$Yp = 6$ rãnh
Tốc độ đồng bộ ($Ns$)	$120f / 2p$	$1500 text{ vòng/phút}$

Loại Quấn Dây: Với $q=2$, sơ đồ thường dùng là quấn đồng tâm (Concentric Winding) hoặc quấn xếp đơn (Single Layer Lap Winding).
Bước Cuộn ($Yk$):
- Đồng tâm: Thường dùng bước rút ngắn như $(1-6)$ và $(1-8)$ hoặc $(1-4)$ và $(1-6)$.
- Xếp đơn: $Yk = 1-6$ (Bước cuộn đủ) hoặc $Yk = 1-5$ (Rút ngắn).

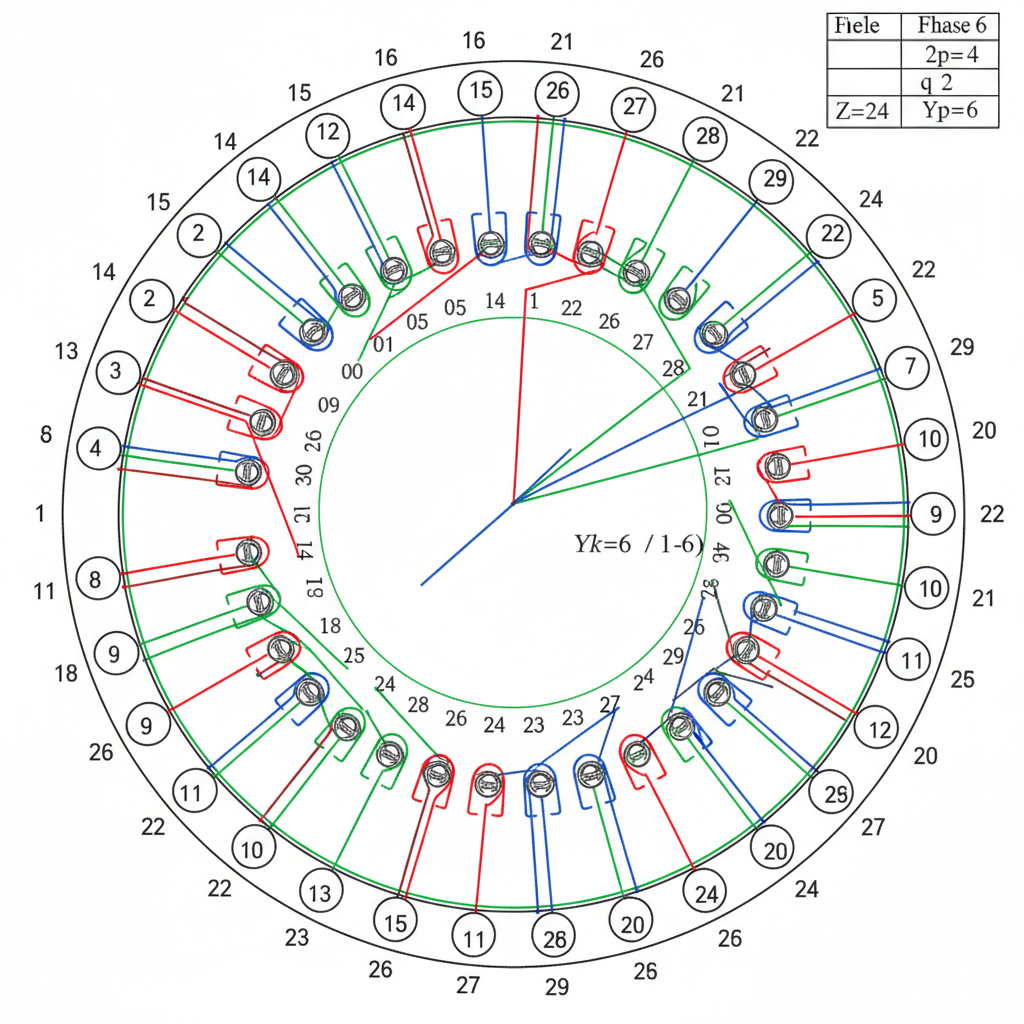

3.2. Sơ Đồ Quấn Dây 4 Cực (Đồng tâm hoặc Xếp đơn)

Cấu trúc: Motor có 4 tổ bối dây cho mỗi pha (tổng cộng $3 times 4 = 12$ tổ). Mỗi tổ có 2 bối dây (do $q=2$).
Bước Cuộn Phổ Biến: $Yk = 1-6$ (Xếp đơn) hoặc $Yk = (1-6)$ và $(1-8)$ (Đồng tâm).

Quy tắc Vào/Ra (In/Out): Trong sơ đồ đồng tâm 4 cực, để tạo ra cực tính N-S-N-S, các tổ bối dây của cùng một pha phải được đấu nối nối tiếp và xen kẽ nhau:
- Tổ 1 (Vào – Ra), Tổ 2 (Ra – Vào), Tổ 3 (Vào – Ra), Tổ 4 (Ra – Vào).

3.3. Hướng Dẫn Đấu Nối 4 Cực (Sao $Y$ / Tam Giác $Delta$)

Để hoàn thiện quá trình rewinding 24 slot 3 phase motor, việc đấu nối ra hộp đấu dây (Terminal Box) là bước cuối cùng.

Kiểu Đấu	Ký hiệu	Mô tả	Ứng dụng phổ biến tại Việt Nam
Sao	$Y$ (Star)	Các điểm cuối (U2, V2, W2) của 3 pha được nối chung lại thành điểm trung tính.	Motor chạy ở điện áp 380V (thường dùng cho motor công suất nhỏ, khởi động trực tiếp).
Tam Giác	$Delta$ (Delta)	Đầu cuối pha này nối với đầu đầu pha kia để tạo thành mạch kín 3 pha.	Motor chạy ở điện áp 220V hoặc dùng cho khởi động Sao-Tam Giác (380V).

IV. Dữ Liệu & Sơ Đồ Chi Tiết Cho Motor 24 Rãnh 2 Cực (2 Pole – Tốc Độ Cao)

Motor 2 cực ($2p = 2$) tạo ra tốc độ đồng bộ $3000 text{ vòng/phút}$ ($f=50Hz$) – là motor tốc độ cao, dùng cho quạt ly tâm, máy bơm áp lực. Đây là nguồn dữ liệu quan trọng cho 24 slot 3 phase 2 pole motor winding diagram.

4.1. Dữ Liệu Kỹ Thuật 2 Cực ($2P = 2$)

Thông số	Công thức	Giá trị
Số rãnh/cực/pha ($q$)	$q = 24 / (3 cdot 2)$	$q = 4$
Bước cực ($Yp$)	$Yp = 24 / 2$	$Yp = 12$ rãnh
Tốc độ đồng bộ ($Ns$)	$120f / 2p$	$3000 text{ vòng/phút}$

Loại Quấn Dây: Với $q=4$, sơ đồ thường dùng là quấn xếp hai lớp (Double Layer Lap Winding). Sơ đồ này phức tạp hơn nhưng giúp motor chạy êm hơn ở tốc độ cao.
Bước Cuộn ($Yk$): Bước cuộn đủ là $1-13$. Thường dùng bước rút ngắn $Yk = 1-10$, $1-11$ hoặc $1-12$.

4.2. Sơ Đồ Quấn Dây 2 Cực (Thường Là Xếp Đôi – Double Layer)

Cấu trúc: Motor có 2 tổ bối dây cho mỗi pha (tổng cộng $3 times 2 = 6$ tổ). Mỗi tổ có 4 bối dây (do $q=4$).
Bước Cuộn Phổ Biến: $Yk = 1-11$.

Lưu ý: Quấn xếp đôi đòi hỏi sự chính xác cao trong việc tách biệt cuộn dây lớp trên và lớp dưới trong mỗi rãnh để đảm bảo cách điện tốt.

V. Hướng Dẫn Thực Hành Quấn Lại Motor 24 Rãnh Từng Bước (Cho Thợ)

Dù bạn đang tìm kiếm how to wind 24 slot 3 phase motor hay đang trong quá trình rewinding 24 slot 3 phase motor thực tế, quy trình sau đây sẽ là hướng dẫn chuẩn.

5.1. Chuẩn Bị và Bóc Tách Motor Cũ

Ghi chép dữ liệu: Bắt buộc phải ghi chép lại tất cả dữ liệu cuộn dây cũ trước khi bóc:
- Tổng số vòng dây của một bối dây hoặc một tổ bối dây.
- Cỡ dây (SWG/AWG hoặc đường kính mm) – Đo cẩn thận bằng thước kẹp điện tử.
- Bước cuộn dây (Ví dụ: 1-6 và 1-8).
- Kiểu đấu nối (Sao/Tam giác).
Bóc tách và vệ sinh: Làm sạch rãnh motor, loại bỏ hoàn toàn giấy cách điện và dây đồng cháy.

5.2. Lựa Chọn Vật Liệu & Cỡ Dây

Tính toán lại cỡ dây: Nếu motor cũ bị nóng, bạn nên tham khảo ý kiến chuyên gia để tính toán lại cỡ dây (có thể tăng 1-2 cỡ dây để giảm mật độ dòng điện và nhiệt độ). Thông thường motor 24 rãnh 1440 rpm (24 slot 1440 rpm motor winding) sẽ dùng dây đồng SWG nhỏ hơn motor 3000 rpm.
Dây đồng: Sử dụng dây đồng tráng men (enamelled wire) chất lượng cao, chịu nhiệt F/H (155°C/180°C).
Giấy cách điện: Dùng giấy cách điện Mylar (Polyester film) hoặc Nomex cho motor công suất lớn hoặc yêu cầu chịu nhiệt cao.

5.3. Quy Trình Quấn Dây và Đấu Nối Thực Tế

Cắt/Gấp Giấy cách điện: Giấy phải dài hơn stator 2-3 cm để bảo vệ dây đồng ở hai đầu.
Quấn bối dây: Quấn bối dây trên khuôn theo số vòng đã tính toán và bước cuộn đã chọn.
Vào dây: Đặt các bối dây vào rãnh theo sơ đồ đã chọn (III.2 hoặc IV.2). Phải đảm bảo không làm trầy xước lớp men cách điện.
Đấu nối pha: Nối các bối dây thành các tổ bối dây, sau đó nối 4 tổ (hoặc 2 tổ) lại thành một pha theo quy tắc N-S-N-S.
Cách điện pha và nêm: Cách điện giữa 3 pha và đóng nêm rãnh chặt chắn.
Sơn tẩm và sấy: Tẩm sơn cách điện chuyên dụng và sấy ở nhiệt độ tiêu chuẩn để cố định cuộn dây, tăng độ bền cơ học và cách điện.
Kiểm tra cuối:
- Kiểm tra thông mạch (continuity).
- Kiểm tra chạm vỏ (Megohm Test).
- Đo điện trở DC 3 pha để đảm bảo cân bằng pha ($pm 5%$).

[Video Embed: Tự Quấn Lại Motor 3 Pha 24 Rãnh – Hướng Dẫn Từng Bước (Full HD) – Tham khảo kênh YouTube của bigwinlife.com]

VI. Công Cụ & Tài Liệu Bổ Sung

6.1. Tải Về PDF Sơ Đồ Motor 24 Rãnh

Để thuận tiện cho công việc thực hành tại xưởng, bigwinlife.com cung cấp tài liệu tóm tắt sơ đồ motor 3 pha 24 rãnh PDF (3 phase motor winding PDF download). Vui lòng đăng ký nhận tài liệu qua email.

6.2. Máy Tính Quấn Motor 3 Pha 24 Rãnh Online (Công Cụ Độc Quyền)

Công cụ tính toán online của bigwinlife.com cho phép bạn nhập các thông số đơn giản ($Z=24, m=3, 2p=X$) và tự động tính toán ra các giá trị sau:

$q$ (số bối/cực/pha)
$Yp$ (bước cực)
Gợi ý $Yk$ (bước cuộn)

Truy cập ngay Máy Tính Quấn Motor 3 Pha 24 Rãnh Online để nhận dữ liệu tức thì!

6.3. Giải Đáp Thắc Mắc Thường Gặp

Hỏi: Nếu tôi muốn quấn motor 0.5 hp 24 slot 1440 rpm motor winding thì số vòng dây có khác biệt lớn không?

Đáp: Chắc chắn là có. Số vòng dây và cỡ dây là hai thông số quyết định công suất (HP). Motor 0.5 HP sẽ cần cỡ dây nhỏ hơn và số vòng dây lớn hơn so với motor 3 HP cùng tốc độ để tạo ra cùng mật độ từ thông trong lõi thép đã định.

VII. Kết Luận & Liên Kết Nội Bộ

Việc quấn lại motor 3 pha 24 rãnh đòi hỏi sự kết hợp giữa lý thuyết tính toán chính xác và kinh nghiệm thực tế. Bằng việc tuân thủ các công thức cơ bản và sơ đồ (24 slot 3 phase motor winding diagram) chi tiết đã được bigwinlife.com cung cấp, bạn có thể tự tin quấn lại thành công motor của mình.

Nếu bạn đang tìm kiếm sơ đồ cho các loại motor khác, vui lòng tham khảo các bài viết sau:

Sơ đồ Motor 36 Rãnh 4 Cực (36 Slot 4 Pole Motor Winding)
Hướng Dẫn Chi Tiết Cách Tính Toán Cỡ Dây SWG và AWG

Mời bạn để lại bình luận và chia sẻ kinh nghiệm quấn motor 24 rãnh của mình ở phía dưới!
